Jak diagnozować spadek ciśnienia w hydraulice maszyn przemysłowych i górniczych

Maszyna górnicza lub przemysłowa często sygnalizuje awarię układu hydraulicznego poprzez nagłą utratę siły podnoszenia ramienia roboczego albo wyraźne zwolnienie ruchów. Operator obserwuje spadek dynamiki sprzętu, mimo że wskazania na głównym manometrze pozostają bliskie wartości nominalnej. Tego rodzaju usterki rzadko wskazują na pojedynczy uszkodzony element. Zaburzenia ciśnienia w obwodzie mogą wynikać z jednoczesnego zużycia pompy, rozszczelnienia zaworów, awarii siłowników lub fizycznych uszkodzeń przewodów. Prawidłowe zidentyfikowanie źródła problemu wymaga metodycznego podejścia. Taka procedura odrzuca metodę prób i błędów na rzecz usystematyzowanych testów obciążeniowych i pomiarów sekwencyjnych.

Przeczytaj również: Transformatory bezpieczeństwa: zabezpieczanie urządzeń elektronicznych

Wstępna ocena układu i charakterystyka spadku ciśnienia

Przed podłączeniem aparatury pomiarowej należy ustalić, czy anomalia ma charakter stały, czy pojawia się wyłącznie w określonych warunkach. Chwilowy spadek ciśnienia występuje głównie pod dużym obciążeniem i wynika z naturalnej charakterystyki pracy pompy. Wraz ze wzrostem oporów tłoczenia wydajność podzespołu nieznacznie maleje. W sprawnym mechanizmie różnica ta pozostaje marginalna aż do przekroczenia wartości nominalnych. Jeśli spadek wykazuje charakter stały i zachodzi niezależnie od obciążenia maszyny, usterka obejmuje zazwyczaj inne strefy. Najczęściej są to wycieki, skrajne zużycie elementów ciernych albo błędne nastawy bloku zaworowego.

Przeczytaj również: Dlaczego warto inwestować w wysokiej jakości filtry sprężonego powietrza?

Diagnostyka zawsze rozpoczyna się od analizy absolutnych podstaw eksploatacyjnych. Podstawowy etap to sprawdzenie poziomu oleju hydraulicznego w zbiorniku głównym. Zbyt niska ilość czynnika roboczego prowadzi do zapowietrzenia obwodu, co skutkuje głośną pracą pompy i zjawiskiem szkodliwej kawitacji. Istotnym parametrem jest również ciepłota cieczy roboczej. Zamiast opierać się na uniwersalnych przedziałach, należy upewnić się, że utrzymywana jest temperatura zgodna z kartą katalogową układu. Lepkość oleju bezpośrednio wpływa na precyzję pomiarów i wydajność sprzętu, a odchylenia w tym zakresie zniekształcają obraz całej awarii.

Przeczytaj również: Jak dobrać odpowiednie zapięcia do opasek koncertowych dla różnych scenariuszy?

Kolejny etap obejmuje poszukiwanie oznak zapowietrzenia. Obecność gazu w cieczy objawia się silnym pienieniem oleju, pulsacjami na przewodach oraz szarpaną pracą siłowników. Stan układu filtracyjnego ocenia się przez pomiar różnicy ciśnień przed i za wkładem czyszczącym. Znaczny opór na tym odcinku świadczy o zatkaniu filtra, co dławi przepływ i bezpośrednio zaburza działanie maszyny. Wstępny przegląd zamykają wizualne oględziny połączeń gwintowanych, uszczelnień i elastycznych węży pod kątem widocznych wypływów cieczy.

Sekwencja pomiarowa i lokalizacja usterek sprzętowych

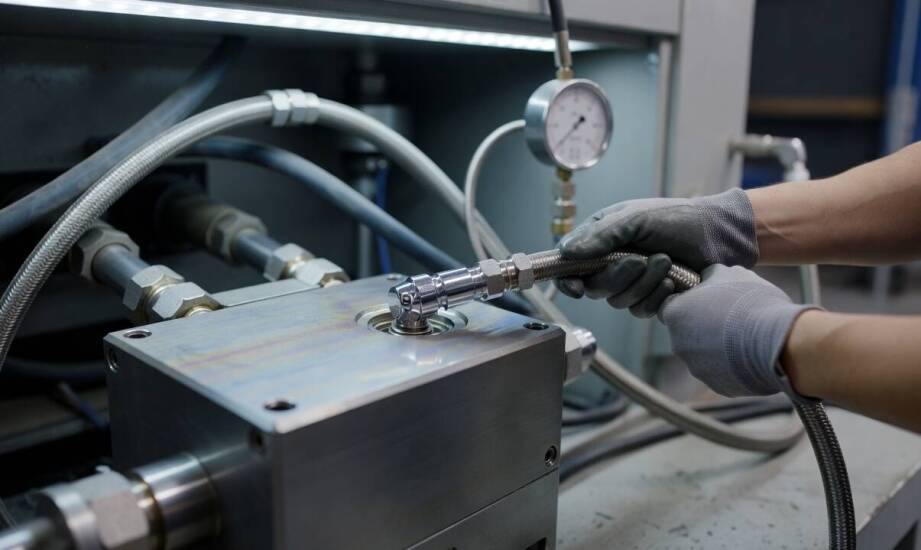

Kiedy parametry cieczy roboczej okazują się prawidłowe, serwisanci przechodzą do punktowych pomiarów ciśnienia. Proces ten wymaga żelaznej dyscypliny i podążania wzdłuż linii zasilającej, aby stopniowo eliminować kolejne komponenty. Analizę rozpoczyna się bezpośrednio za pompą tłoczącą, co pozwala ocenić jej rzeczywistą wydajność pod obciążeniem roboczym. Jeżeli źródło generuje właściwą siłę, manometr przenosi się na wyjście rozdzielacza. Ten krok weryfikuje, czy odpowiednie ciśnienie dociera do sekcji sterującej i nie gubi się na bloku zaworowym. Ostatni test to wpięcie aparatury na wejściu do samego odbiornika, czyli cylindra lub silnika hydraulicznego. Taka metoda skutecznie eliminuje ryzyko przedwczesnej wymiany sprawnych części.

Podczas testów sekwencyjnych ujawniają się trzy najczęstsze przyczyny ubytków mocy. Zbyt niskie ustawienie lub uszkodzenie zaworu przelewowego sprawia, że ciśnienie w obwodzie nie osiąga wartości nominalnej. Dzieje się tak nawet przy całkowicie zamkniętych odbiornikach, ponieważ zawór otwiera się przedwcześnie. Inny scenariusz to wewnętrzne przecieki w rozdzielaczach lub samych siłownikach. Awaria uszczelnień tłokowych powoduje utratę siły podnoszenia w trakcie pracy przy braku jakichkolwiek zewnętrznych wycieków. Sprzęt nie ma siły utrzymać ładunku, a jego ramiona opadają samoczynnie.

Trzecim powszechnym problemem okazuje się fizyczne ograniczenie przepływu w magistrali. Zagięte przewody, zgniecione rurki lub skrajnie zanieczyszczone dławiki wywołują gwałtowny spadek ciśnienia na konkretnym odcinku instalacji. Operator odczuwa to jako znaczne spowolnienie ruchów roboczych bez całkowitej utraty siły uciągu. Rzetelne rozróżnienie tych trzech zjawisk stanowi fundament skutecznej naprawy sprzętu przemysłowego.

Kompleksowe spojrzenie na diagnostykę hydrauliczną

Odczyt wartości z manometru porządkuje proces poszukiwania usterki wyłącznie w połączeniu z obserwacją zachowania sprzętu. Surowe dane wyciągnięte z jednego punktu pomiarowego bez kontekstu pracy układu często prowadzą do błędnych wniosków. Regularne zestawianie parametrów ciśnieniowych z reakcjami maszyny pod różnym obciążeniem umożliwia precyzyjne namierzenie wadliwego komponentu.

Po potwierdzeniu źródła awarii przeprowadza się docelowe działania naprawcze. Regeneracja uszkodzonych cylindrów, filtracja zanieczyszczonego oleju czy wymiana elastycznych przewodów to standardowe procedury serwisowe. Czynności te w warunkach warsztatowych przeprowadza 3K Tech, przywracając maszynom pełną sprawność roboczą. Integracja merytorycznej diagnostyki z precyzyjnie wykonaną naprawą pozwala uniknąć powracających awarii. Takie podejście bezpośrednio wydłuża żywotność całej instalacji przemysłowej i redukuje przestoje produkcyjne.
