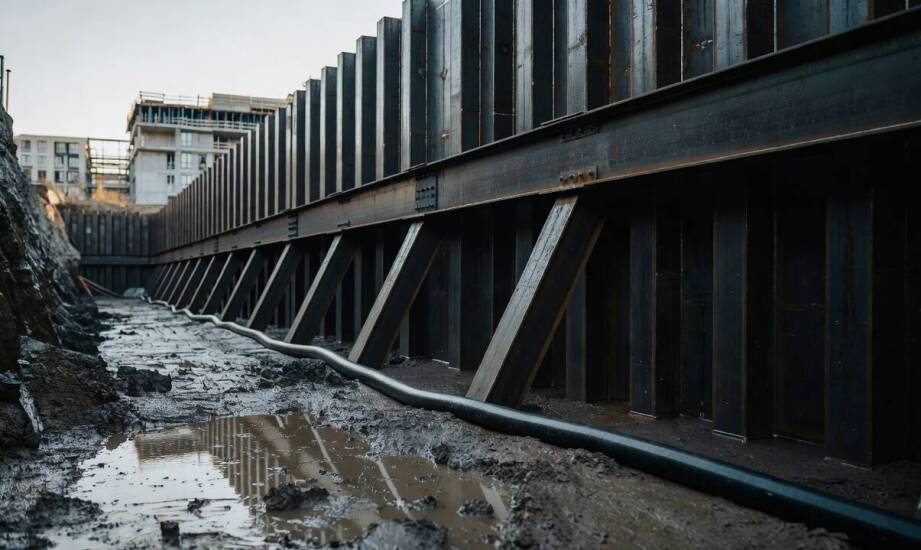

Kiedy obudowa systemowa przestaje wystarczać, bo zmieniają się warunki prowadzenia wykopu

Na budowie liniowej kanalizacji sanitarnej planowano początkowo zabezpieczyć wykop standardową obudową systemową typu box do głębokości 3,5 metra. Prace przebiegały płynnie w suchych gruntach piaszczystych, zgodnie z pierwotnymi założeniami geotechnicznymi. Sytuacja zmieniła się po osiągnięciu poziomu 2,8 metra, gdzie operatorzy koparek natrafili na niezinwentaryzowaną warstwę wodonośną. Trudne warunki hydrologiczne oraz opóźnienia w dostawie rur wymusiły pozostawienie stalowych tarcz bez rozpór rozdzielczych na blisko 48 godzin. Odsłonięte ściany zaczęły wykazywać wyraźne oznaki niestabilności, a do wnętrza przestrzeni roboczej zaczął napływać nawodniony materiał. Ten zbieg zdarzeń wymusił natychmiastowe wstrzymanie robót i gruntowną zmianę technologii na rozwiązanie projektowane indywidualnie, dopasowane do rzeczywistych obciążeń i obecności wody.

Przeczytaj również: Jak dbać o okna i drzwi, aby służyły przez lata?

Warunki, w których obudowa systemowa pozostaje wystarczająca

Gotowe i powtarzalne systemy szalunków ziemnych sprawdzają się w ściśle określonych warunkach brzegowych. Standardowe obudowy wykopów z lekkich elementów stalowych lub aluminiowych zdają egzamin do głębokości 3,5–4 metrów. Takie rozwiązanie wymaga obecności gruntów spoistych lub zagęszczonych piasków. Zależność ta wynika wprost z fizykomechanicznych parametrów podłoża. Stabilny grunt potrafi do pewnego momentu samodzielnie przenosić obciążenia, co pozwala na bezpieczne opuszczanie skrzyni szalunkowej. Zwierciadło wód podziemnych musi znajdować się poniżej rzędnej docelowego dna, aby uniknąć problemów z wyporem i utratą stateczności bazy.

Przeczytaj również: Jak inspektor nadzoru Wrocław dba o bezpieczeństwo na budowie?

Norma PN-EN 13331 definiuje szczegółowe wytyczne techniczne i materiałowe wyłącznie dla metalowych konstrukcji wsporczych stosowanych w wykopach wąskoprzestrzennych. Z kolei przepisy BHP mówiące o wolnym pasie terenu wokół wykopu odnoszą się głównie do płytkich wykopów nieumocnionych, a nie do uniwersalnego doboru zabezpieczeń. Zastosowanie systemowych tarcz wymaga również braku obciążeń naziomu pochodzących od ciągłego ruchu kołowego maszyn budowlanych blisko krawędzi.

Przeczytaj również: Znaczenie właściwego projektowania hydroizolacji dla dachów płaskich w Łodzi

Zwierciadło wody występujące powyżej planowanego dna znacząco zmienia podejście projektowe do całej inwestycji. Wykonawca musi wówczas zastosować aktywne odwodnienie za pomocą instalacji igłofiltrów lub głębokich studni depresyjnych. Przesiąkanie wody do wnętrza powoduje sukcesywne wypłukiwanie drobnych frakcji z podłoża. Zjawisko to prowadzi w krótkim czasie do osuwania się ścian bocznych i powstawania niebezpiecznych pustek pod powierzchnią terenu. Standardowa tarcza systemowa traci wtedy funkcjonalność, co wymusza przejście na ściankę szczelną z zamkami uszczelniającymi.

Istniejąca gęsta zabudowa miejska i skrzyżowania sieci podziemnych blisko strefy robót generują dodatkowe naprężenia. Inżynier projektujący umocnienie musi w takiej sytuacji ograniczyć poziome przemieszczenia obudowy do wartości dopuszczalnych dla pobliskich konstrukcji. Wąskie wykopy instalacyjne wymagają często całkowitej rezygnacji ze standardowych rozpór punktowych kolidujących z prowadzonymi rurami. Zamiast nich specjaliści wprowadzają wiercone kotwy gruntowe lub wielopoziomowe konstrukcje rozparcia rzutujące na zewnętrzne strefy gruntu.

Kolejność robót i porównanie wariantów zabezpieczenia

Ścisły harmonogram pogłębiania przestrzeni roboczej rzutuje na zachowanie ośrodka gruntowego otaczającego inwestycję. Operatorzy ciężkiego sprzętu prowadzą wydobycie urobku etapowo, zachowując bezpieczny rytm technologiczny. Każdy krok robót ziemnych wymaga precyzyjnego zsynchronizowania pracy koparek z montażem elementów nośnych. Wykonawcy mają obowiązek montować kolejne poziomy rozpór lub kotew tuż po osiągnięciu zakładanej w projekcie rzędnej.

Pozostawienie odsłoniętych ścian bez docelowego podparcia ponad przewidziany czas technologiczny zwiększa ryzyko nieodwracalnych odkształceń i utraty stateczności. Opóźnienie rzędu kilkunastu godzin w zapięciu rozparcia często prowadzi do rozluźnienia podłoża bezpośrednio za ułożoną obudową. Nawet solidna konstrukcja stalowa wymaga rewidowania założeń, gdy czas przestoju zauważalnie przekracza normy projektowe zadeklarowane przez producenta systemu.

Zestawienie dostępnych na rynku rozwiązań uwidacznia techniczne i ekonomiczne granice każdego wariantu stabilizacji. Układ w postaci systemowych boxów charakteryzuje się relatywnie niższym kosztem startowym i krótszym czasem montażu. Jego realne zastosowanie kończy się na płytkich, suchych wykopach zlokalizowanych na terenach wolnych od wrażliwej infrastruktury.

Wariant wykorzystujący stalową ściankę berlińską z kotwami gruntowymi pozwala osiągać znaczne głębokości i precyzyjnie kontrolować osiadania terenu. Ta metoda wsparcia wymaga obecności sprzętu wiertniczego oraz przerw technologicznych na wiązanie iniekcji cementowej w buławie kotwy. Z kolei ścianka szczelna z grodzic Larsen gwarantuje fizyczne odcięcie wód gruntowych i wysoką sztywność układu. Taka szczelna przegroda wymusza użycie ciężkich palownic, kafarów wibrujących lub wciskarek hydraulicznych minimalizujących drgania na placu budowy.

Decyzja o wdrożeniu konkretnej metody stabilizacji ścian wykopu wynika z rzetelnej analizy dokumentacji geologicznej i aktualnych warunków wodnych. Przedsiębiorstwo Robót Inżynieryjnych Żyrardów realizuje na terenie całego kraju specjalistyczne zabezpieczenia głębokich robót ziemnych. Zespół inżynierski dopasowuje techniki bezwibracyjne oraz wibrowane do specyfiki otoczenia i wrażliwości sąsiadującej architektury miejskiej. Każda zmiana pierwotnego systemu podparcia wymaga bezwarunkowego potwierdzenia w aktualnych obliczeniach nośności oraz badaniach gruntu prowadzonych na miejscu prac.
